与以往华硕主板命名有所不同,此次这款华硕P55主板型号后多了一个D,并增加了一个EVO后缀。其中D是英文“Xtreme Design”颠峰设计的缩写,意味着主板在性能、安全、稳定性上都采用了优秀的设计。
而EVO则是英文Evolution进化、演变的缩写。采用这个后缀显然想凸显P55芯片组出现后主板将在形态、功能上发生巨大的变化。那么该主板的实际状况如何呢?
这款主板采用标准的ATX大板设计、六层PCB,并在处理器供电部分使用了在P5Q、P5Q PRO等华硕P45主板上出现过的V型散热片。揭开主板上的各种散热片,可以看到P55 PCH被安置在了靠近主板左下角的位置,与各种存储接口的距离很近。
通过四个PCI-E信号切换芯片进行自适应带宽切换
因此不论是从功能还是布局来说,PCH看起来更像一颗南桥芯片。同时PCH采用了扁平外形的散热器,也令双槽设计的大型显卡插拔更加容易,不会受散热器所影响。我们上次测试中碰到的显卡安装问题在华硕P7P55D EVO主板上得到了很好的解决。
值得注意的是,这款主板为用户提供了三根PCI-E x16显卡插槽。由于Lynnfield核心的处理器只能提供16个PCI-E 2.0通道,因此主板上的第三根PCI-E x16插槽的带宽是由P55 PCH提供,其实际带宽为PCI-E x4 2.0。所以这块主板具备组建x8+x8+x4 三路CrossFireX的能力,与上一代P45主板相当。除此之外,主板还为用户提供了2个PCI-E x1 2.0与2个PCI插槽,以及6个SATA 2存储接口外,其中2个浅蓝色接口为采用FIS切换机制的端口倍增器。

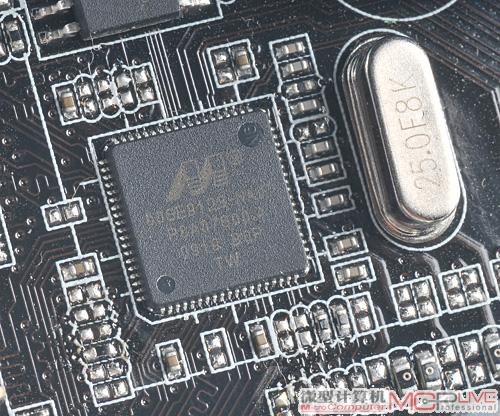

Marvell 88SE9123磁盘控制芯片提供了两个SATA 6Gbps接口
值得一提的是,主板还通过集成Marvell的88SE9123磁盘控制芯片为主板提供了一个PATA并行存储设备接口与两个SATA 3.0接口。当前主板与存储设备的SATA接口主要采用2.0标准,只能提供外部传输率3Gbps的传输速度,而SATA 3.0标准将传输速度提升到了6Gbps,并增加了新的NCQ串行指令,改进了电源管理功能。因此这也意味着华硕P7P55 EVO主板能够连接未来速度更快的存储设备,并发挥出大性能,从而为用户提供更大的升级空间。
P55 PCH安放在传统主板的南桥位置
此外需要提及的是,这块主板的I/O挡板采用了防EMI电磁干扰设计,能更好地保障用户的健康。同时该主板还为USB接口配备了特有的ESD防静电芯片,可以有效抵御静电对主板芯片组的损害,提升了产品的安全系数。
虽然Lynnfield核心处理器采用了先进的45nm工艺制造,但由于内存控制器、PCI-E控制器全部集成在处理器内部,处理器架构较Core i7系列处理器也没有明显变化,因此如果加压超频后处理器也会产生较大的功耗。所以为了让主板在超频后可以稳定工作,为用户提供更好的性能,这款主板采用了比较夸张的等效14相供电设计。
12+2相处理器供电设计
其中12相主要为处理器内核核心服务,另外2相则主要为处理器外围核心电路如内存控制器、PCI-E控制器工作。每相配备一个全封闭电感与两颗瑞萨科技的MOSFET(一颗K0355作为上桥、一颗K0353并联组成下桥)。同时为了让EPU PWM芯片获得12相PWM信号,主板在供电部分还配备了一颗名为PEM的3路单刀双掷开关芯片。此外,得益于EPU PWM芯片的自适应能力,处理器供电电路还可以根据处理器负载大小进行4、8、12相的切换,以达到合理使用能源的目的。
除了提供威盛VT1828S 7.1+2声道高保真音频芯片(DAC信噪比达110dB)、两颗Realtek的
PCI-E千兆网络芯片外,这块主板还集成了威盛VT6308P IEEE1394芯片,并为用户提供两个IEEE
1394接口(其中一个需从机箱前面板引出)。此外该主板还具备一些华硕产品的特色功能。在主板电源接口附近我们可以看到一个外形类似CMOS清空按钮,但名为MemOK的内存重置按键。相信大家在超频时都遇到这样的问题,调高处理器外频后导致内存频率被随动超频,从而导致内存无法工作,系统无法点亮。在华硕P7P55 EVO主板上,如果出现这种情况,只需要按一下MemOK,主板就会自动调节处理器外频与内存比例,将内存的频率及延迟参数直接下调到可以正常开机的水平,从而保证用户不会被内存问题所困扰。

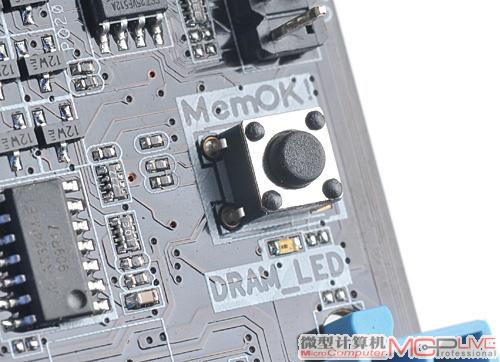

华硕主板特有的MemOK按键
其它方面,从主板板载的EPU PWM芯片、Express Gate芯片,我们可以了解到,华硕主板的
EPU-6节能技术、内嵌式操作系统等传统特色技术在这块P55主板上均一一得到了继承。而且值得称赞的是,此次华硕还集成了专为实现一键超频功能的TurboV硬件芯片,这样无需进行软件设定,只要通过外部控制器进行调节就可以实现实时超频,从而为用户带来更好的性能。
